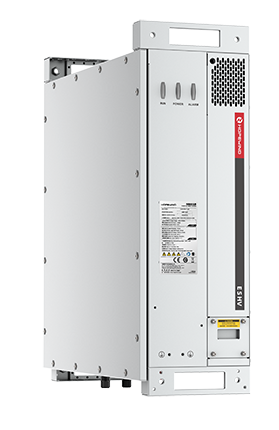

組串式145~250kW儲能變流器
1500V-AC/DC型
性能特征
高效率
采用成熟的三電平技術
模塊化設計
支持多模塊并聯，可靈活擴容；電池單簇管理，解決電池并聯環流問題
高防護等級
整機IP66防護，C3~C5防腐可選，環境適應性強
對用戶友好
體積小，功率密度高；噪音低；支持立式、臥式安裝，安裝方式多樣；維護方便，極大降低MTTR
功能齊備
多種保護功能，支持PQ、VSG多種模式，具備構網型功能
認證齊全
CGC、高/低電壓穿越、IEC認證齊全
主要參數
額定功率145kW174kW200kW228kW186kW200kW215kW250kW
直流側參數
直流電壓范圍580V~1500V696V~1500V800V~1500V914V~1500V1000~1500V
直流最大電流281A209A225A242A281A
交流側參數
額定電壓400V480V550V630V690V
額定功率145kW174kW200kW228kW186kW200kW215kW250kW
最大輸出功率160kW191kW220kW251kW205kW220kW237kW275kW
無功范圍0~152kvar0~183kvar0~210kvar0~239kvar0~195kvar0~210kvar0~226kvar0~262kvar
交流接入3W＋PE
隔離方式無隔離
構網功能支持
并網運行參數
額定電網電壓400V480V550V630V690V
允許電網電壓340V~440V408V~528V468V~605V536V~693V586.5V~759V
額定電網頻率50Hz / 60Hz
允許電網頻率45Hz~55Hz / 55Hz~65Hz
電流總諧波畸變率<3%（額定功率）
功率因數-1~1
充放電轉換時間<20ms
離網運行參數
額定輸出電壓400V480V550V630V690V
電壓不平衡度<2%，短時不超過4%
電壓總諧波畸變率<3%（空載或額定阻性負載）
動態電壓瞬變范圍<10%（在阻性負載/平衡負載條件下，負載從20%上升至100%或從100%下降至20%突變時）
輸出過壓保護值可設
輸出欠壓保護值可設
通用參數
適用接地系統IT
允許環境溫度-40℃~＋60℃（45℃不降額）
允許相對濕度0~100%
允許海拔高度<4000m（3000m不降額）<4000m (3000m不降額 / 186~215kW可選4000m不降額）
噪聲75dB
DI接口4組
DO接口2組
防腐等級C3（C4 / C5可選）
過壓保護DC Type ?? / AC Type ???
接線方式下進下出（快插端子）
防護等級IP66
冷卻方式智能風冷
顯示燈LED指示燈
通訊接口以太網口 / RS485 / CAN / 近端調試WiFi（選配）
通信規約Modbus TCP / Modbus RTU / CAN 2.0
尺寸（寬*高*深)795*915*294mm（不含掛板）
重量≤100kg（凈重）
認證145~228kW：IEC 62477-1250kW：GB/T 34120-2023、IEC 62477-1、IEC 61000-3/-6、EN 50549-1/-2/-10、IEC60068-2、G99、VDE 4110/4120、 NTS 2.1 、IEC TS 62910等（最新認證請單獨咨詢）
