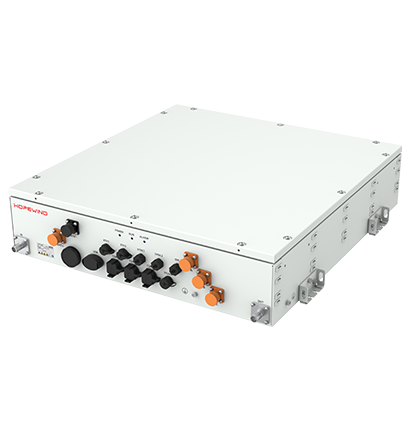

組串式液冷融合型215kW儲能變流器
1500V液冷融合型
性能特征
高度集成
融合BCU與簇級高壓箱設計，高度集成化
高效散熱
智能液冷散熱，損耗低
體積小巧
體積小，功率密度高
安全可靠
IP66防護，環境適應性強
靈活部署
支持多模塊并聯，可精準化管理電池簇
構網功能
具備PQ、VSG工作模式，具備構網型功能
主要參數
額定功率215kW
直流側參數
直流電壓范圍1000V~1500V
直流最大電流209A
交流側參數
額定功率215kW
最大輸出功率236.5kW (冷卻液溫度≤58℃可1.1倍過載10min)
無功范圍0~236.5kvar (冷卻液溫度≤58℃可1.1倍過載10min)
交流接入3W＋PE
隔離方式無隔離
并網運行參數
額定電網電壓690V
允許電網電壓586V~759V
額定電網頻率50Hz / 60Hz
允許電網頻率47Hz~53Hz / 57Hz~63Hz
電流總諧波畸變率小于3%（額定功率）
功率因數-1~1
充放電轉換時間<30ms
離網運行參數
額定輸出電壓690V
電壓不平衡度<2%，短時不超過4%
電壓總諧波畸變率<3%（空載或額定阻性負載）
動態電壓瞬變范圍<10%（在阻性負載 / 平衡負載條件下，負載從20%上升至100%或從100%下降至20%突變時）
輸出過壓保護值可設
輸出欠壓保護值可設
通用參數
適用接地系統IT
允許環境溫度-40℃~＋60℃
允許相對濕度0~95%
允許海拔高度<4000m（3000m不降額）
噪聲<70dB
防腐等級C3（C4 / C5可選）
冷卻方式液冷
液冷劑最高溫度58℃（最佳運行水溫：＜40℃)
接線方式快插端子
防護等級IP66
顯示燈LED指示燈
通訊接口RS485
通信規約Modbus RTU
尺寸（寬*深*高)745*820*180mm（不含掛耳） 785*820*180mm（含掛耳）
重量≤80kg（凈重）
認證IEC 62477、IEC61000進行中
