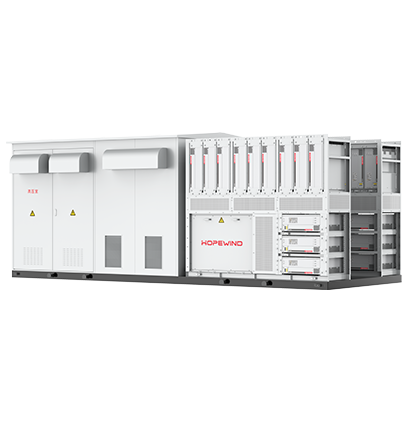

組串式變流升壓一體機
6~35kV/1~5MW可定制， 干變/油變可選
性能特征
定制化設計
模塊化設計，避免單點故障；PCS模塊數量可選，6kV~35kV、1MW～5MW定制；干變、油變均可定制；
三電平技術
儲能變流器采用三電平技術
環境適應性強
PCS整體防護等級IP66， 45℃環溫不降額，海拔3000米不降額
電網適應性強
具備高低壓穿越能力，可滿發無功支撐電網，提高電能質量
應用場景靈活
具備PQ、VSG等多種工作模式
支持多臺并機
支持多支路并聯，擴容便利；分簇管理電池利用率更高，解決電池并聯環流問題
主要參數
型號HPPS-1450BHPPS-1740BHPPS-1725BHPPS-2500BHPPS-3440BHPPS-5000B
直流側參數
直流輸入路數101210121624
直流側最大電流281A*10281A*12209A*10241A*12241A *16241A*24
直流電壓工作范圍600V~1500V1000V~1500V
交流側參數
功率*數量145kW*10145kW*12186kW*10215kW*12215kW*16215kW*24
額定功率1450kW1740kW1725kW2500kW3440kW5000kW
最大輸出功率1595kW1914kW1897kW2750kW3784kW5500kW
額定電壓400Vac690Vac
隔離方式變壓器隔離
無功范圍0~1523kvar0~1827kvar0~1812kvar0~2625kvar0~3612kvar0~5250kvar
并網運行參數
額定電網電壓6~35kV（可定制）
額定電網頻率50Hz / 60Hz
電流總諧波畸變率<3%
功率因數-1~1
變壓器參數
額定容量1523kVA1827kVA1812kVA2625kVA3612kVA5250kVA
變壓器類型干式 / 油浸式變壓器
LV / MV電壓0.4 /（6~35）kV0.69 /（6~35）kV
空載損耗滿足國標
負載損耗滿足國標
空載電流滿足國標
阻抗滿足國標
系統參數
允許環境溫度-40℃~＋60℃（45℃不降額）-40℃~＋60℃（50℃不降額）
允許相對濕度0~100%
允許海拔高度≤4000m（3000m不降額）≤4000m（全范圍不降額）
防護等級IP54（PCS IP66）
BMS通訊接口RS485 / CAN
EMS通訊接口以太網口
通訊協議Modbus TCP / IEC 61850 / IEC 104 / Modbus RTU / CAN 2.0
符合標準GB/T 34120-2023、IEC 62477-1、IEC 61000-3/-6、EN 50549-1/-2/-10、IEC60068-2、G99、VDE 4110/4120、NTS 2.1、IEC TS 62910等（最新認證請單獨咨詢）
電網支撐高 / 低電壓穿越功能、調頻功能、調壓功能、構網功能等
