集中式變流升壓一體機（海外）

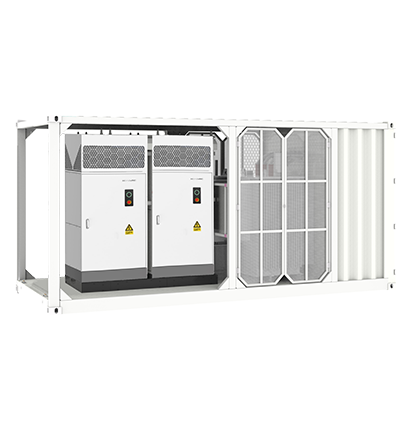

20尺標準集裝箱設計，6~35kV可定制
性能特征
定制化設計
并網電壓6-35kV可定制，雙網冗余設計，部署靈活
便捷化運維
功率模塊高效設計，重量輕（＜13kg），便捷運維
多種工作模式
支持PQ、VSG工作模式，跟網、構網模式可選，電網友好
高效液冷散熱
PCS液冷高效散熱，環溫45℃下可1.1倍持續運行，環溫51℃不降額
環境適應性強
C4-C5防腐可選，環境適應性強
滿足海運要求

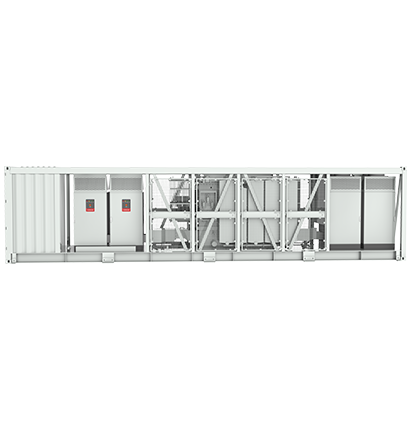

20尺/40尺標箱設計，高度集成，運輸安裝便捷高效
主要參數
型號HPPS-5000HPPS-5000AHPPS-10000HPPS-10000A
直流側參數
直流輸入路數4284
直流側最大電流1406A*42812A*21406A*82812A*4
直流電壓工作范圍1000~1500V
交流側參數
額定功率5000kW10000kW
最大輸出功率5500kW11000kW
額定電壓690Vac
隔離方式變壓器隔離
無功范圍0~5250kvar0~10500kvar
并網運行參數
額定電網電壓6~35kV（可定制）33 / 35kV（可定制）
額定電網頻率50Hz / 60Hz
電流總諧波畸變率<3%
功率因數-1~1
變壓器參數
額定容量5250kVA10500kVA
變壓器類型油浸式變壓器
LV/MV電壓0.69 /（6~35）kV0.69 / 0.69 /（33/35）kV
系統參數
尺寸（長*寬*高)6058*2438*2896mm12192*2438*2896mm
允許環境溫度-40~+60℃（PCS 51℃不降額，變壓器可選40℃至51℃不降額）
允許相對濕度4~100%（內部無凝露）
允許海拔高度≤4000m（3000m不降額）
防護等級IP54（PCS IP66）
BMS通訊接口RS485 / CAN
EMS通訊接口以太網口
通訊協議Modbus TCP / IEC 61850 / IEC 104 / Modbus RTU / CAN 2.0
符合標準IEC 61683 、IEC 60068 、IEC 62116 、IEC 61000 、IEC 62477、IEC TS 62910等（最新認證請單獨咨詢）
電網支撐高/低電壓穿越、調頻功能、調壓功能、構網功能等

注：表中僅列出部分型號， 產品可根據項目定制。規格如有變更，請以最新實物為準。
