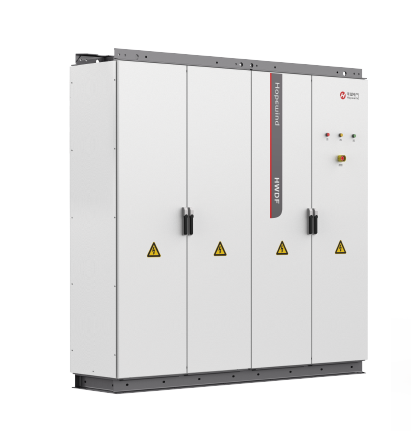

雙饋變流器-690V-水冷機型
2.0MW/2.5MW/3.2MW/4.2MW/5.0MW/6.25MW
性能特征
高功率密度
最大單機功率達到6.XMW,功率密度提高100%
高可靠性設計
防護等級高,特別適用于高鹽霧、高污染和高濕度環境
積木化設計
積木式設計,布局擺放靈活,可以擴展為主控/水冷一體機
備件重量小
單個功率模塊重量11kg,易損件最大重量不超過20kg,單人維護方便快捷
定制進出線方式
電網、定子、轉子出線位置均可定制,滿足塔基、機艙不同要求
遠程監控與智能診斷
通過變流器的遠程組網系統,實現風機故障的智能診斷
主要參數
類別2.0MW2.5MW3.2MW4.2MW5.0MW6.25MW
工作電壓552V~759V
額定電流2036A2545A3279A4257A5089A6312A
網側頻率47.5Hz~52.5Hz / 57Hz~63Hz
網側最大持續電流420A550A700A1250A1250A1500A
網側過載電流(1min/10min)462A605A770A1375A1375A1650A
機側頻率0Hz~20Hz
機側最大持續電流800A1000A1250A1400A1600A2000A
機側過載電流(1min/10min)880A1100A1375A1540A1760A2200A
電網電壓諧波耐受度≤5%
電網電壓不平衡度耐受度≤8%
整機效率≥97%
噪聲<70dB
工作溫度環境溫度:-40℃~+50℃,入水口水溫:+5℃~+55℃(50℃~55℃降額)
儲存溫度-40℃~+70℃
海拔常規型:≤3000m,高原型:3000m~5000m
冷卻方式水冷
防護等級IP54
故障穿越滿足國標《風力發電機組故障穿越能力測試規程》
外形尺寸(W*H*D)(mm)2300*2200*6502400*2200*600
