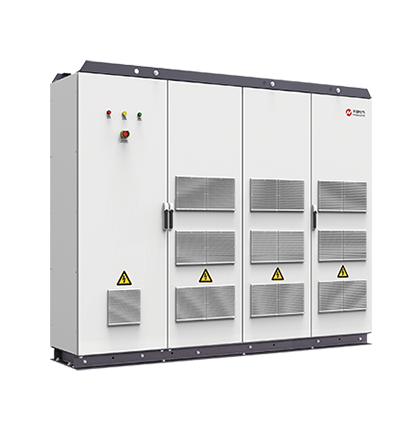

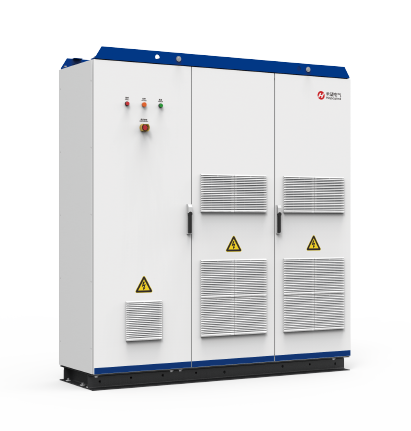

雙饋變流器-950V/1140V-風冷機型
3.XMW/4.XMW/5.XMW/6.XMW/7.XMW/8.XMW/10.0MW/12.0MW
性能特征
設計成熟
超過10年的三電平開發與應用經驗，供應鏈成熟，與690V系統有較多重合
平臺化設計
采用690V系統平臺，結構布局及進出線設計保持一致， 協助機組設計進行無縫切換
良好的電能質量
三電平拓撲方案，輸出電平數較多，諧波含量更低
降低變流器損耗
電壓帶來電流減小，變流器發熱量減小，極大降低塔筒散熱壓力
減少機組系統成本
解決電機功率設計瓶頸、降低機組內部電纜用量，減小機組系統成本
遠程監控與智能診斷
通過變流器的遠程組網系統，實現風機故障的智能診斷
主要參數
類別3.XMW4.XMW5.XMW6.XMW7.XMW8.XMW10.0MW12.0MW
工作電壓855V～1045V1026V～1254V
額定電流2950A2460A2962A3436A3821A4620A5212A6100A7286A
網側頻率47.5Hz～52.5Hz / 57Hz～63Hz
網側最大持續電流515A480A480A600A600A700A800A900A1000A
網側過載電流（1min/10min）567A528A528A660A660A770A880A990A1100A
機側頻率0Hz～20Hz
機側最大持續電流900A650A1000A1100A1200A1400A1600A1800A2000A
機側過載電流（1min/10min）990A715A1100A1210A1320A1540A1760A1980A2200A
電網電壓諧波耐受度≤5%
電網電壓不平衡度耐受度≤8%
整機效率≥98%
噪聲＜82dB
工作溫度-40℃～+50℃（45℃～50℃降額）
儲存溫度-40℃～+70℃
海拔常規型：≤3000m，高原型：3000m～5000m
冷卻方式風冷
防護等級IP23
故障穿越滿足國標《風力發電機組故障穿越能力測試規程》
外形尺寸（W*H*D）（mm）①2000*2000*6002700*2000*6002800*2000*6003000*2000*6004200*2000*600
2000*2200*7002000*2200*7002000*2200*7003000*2200*700

①  定子中壓雙饋變流器外形尺寸詳詢禾望電氣
