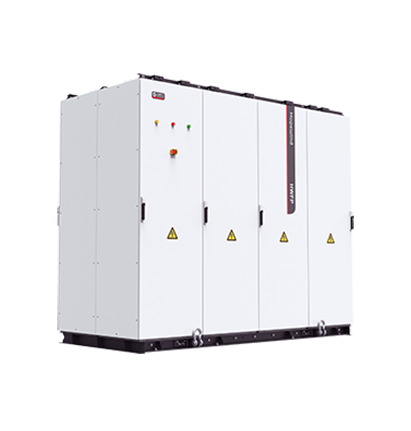

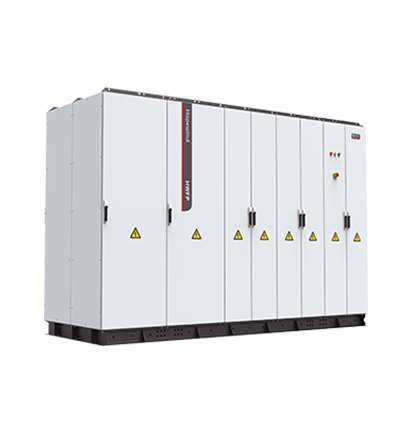

全功率變流器-900V/950V/1140V
1.5MW（功率柜）/1.8MW（功率柜）/2.2MW（功率柜） /3.X~4.4MW/4.X~6.6MW/6.X~8.8MW/9.X~13.0MW/12.X~17.0MW /18.X~26.0MW/24.X~30MW
性能特征
設計成熟
超過10年的三電平開發與應用經驗，供應鏈成熟，與690V系統有較多重合
提高變流器效率
額定工況下效率高達98%，極大提升機組發電收益
提升機組性價比
解決電機功率設計瓶頸、降低機組內部電纜用量，減小機組系統成本
良好的電能質量
變流器采用三電平拓?fù)浞桨福敵鲭娖綌?shù)較多，諧波含量更低
運維高效
部件模塊化、輕量化、歸一化設計，簡化裝配及維護復雜度，降低物料備件成本
節能待機
采用節能待機模式，減小變流器及水冷系統待機期間的損耗，提升業主發電收益
遠程監控與智能診斷
通過變流器的遠程組網系統，實現風機故障的智能診斷
主要參數
類別1.5MW（功率柜）1.8MW（功率柜）2.2MW（功率柜）3.X～4.4MW4.X～6.6MW6.X～8.8MW9.X～13.0MW12.X～17.0MW18.X～26.0MW24.X～30.0MW
工作電壓1026V～1254V2臺功率柜并聯3臺功率柜并聯4臺功率柜并聯6臺功率柜并聯8臺功率柜并聯12臺功率柜并聯16臺功率柜并聯
網側頻率47.5Hz～52.5Hz / 57Hz～63Hz
網側最大持續電流900A1060A1300A
網側過載電流（1min/10min）990A1166A1430A
機側頻率1Hz～100Hz
機側最大持續電流900A1060A1300A
機側過載電流（1min/10min）990A1166A1430A
電網電壓諧波耐受度≤5%
電網電壓不平衡度耐受度≤8%
整機效率≥98%
噪聲＜80dB
工作溫度環境溫度：-30℃～+50℃，入水口水溫：+5℃～+55℃（50℃～55℃降額）
儲存溫度-40℃～+70℃
海拔常規型：≤3000m，高原型：3000m～5000m
冷卻方式水冷
防護等級IP54
故障穿越滿足國標《風力發電機組故障穿越能力測試規程》
外形尺寸（W*H*D）（mm）700*2200*650SizeASizeBSizeCSizeD2*SizeC/SizeE2*SizeD2*SizeE


禾望電氣低壓三電平全功率變流器的功率柜、配電柜、水冷柜均采用歸一化尺寸設計，柜間可靈活搭配布局。

3.XMW～20.0MW變流器推薦組合外形尺寸如下：

SizeA：1400*2200*1300，SizeB：2100/1700*2200*1300，SizeC：2800/2400*2200*1300，SizeD：3500/3100*2200*1300，SizeE:4200*2200*1300
