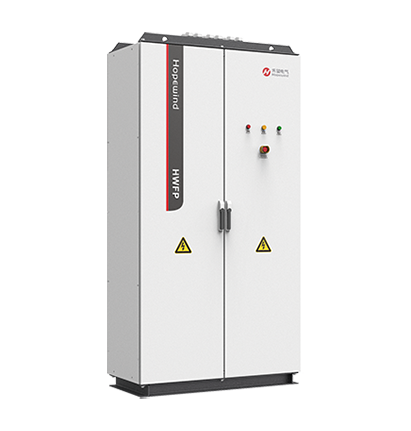

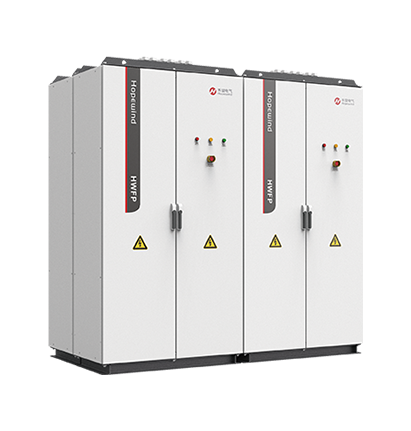

全功率變流器-690V
1.0MW/1.5MW/1.6MW/2.0~3.2MW/3.3~4.5MW/4.6~6.XMW/6.0~8.XMW/12.0MW
性能特征
海上特殊設計
海上應用經驗豐富，防護、防腐、防潮、防凝露、防霉等設計完善
高功率密度&節能待機
采用新一代功率布局模式，功率密度提高100%；節能待機模式，提升發電收益
整機設計冗余
大功率多機并聯應用時，一臺模塊機進行冗余備份，隨時投入替代故障機
整機故障冗余
在線切除故障模塊機，最大限度降低變流器故障帶來的發電量損失
小功率投切
機組不同功率段下投入不同數量的模塊機，提高 小功率下變流器效率
控制系統冗余
通過創新的控制系統架構，配置雙控制系統，實現控制系統在線冗余備份
主要參數
類別1.0MW1.5MW1.6MW2.0MW～3.2MW3.3MW～4.5MW4.6MW～6.XMW6.0MW～8.XMW12.0MW
工作電壓552V～759V ①2臺并聯3臺并聯4臺并聯6臺并聯8臺并聯
網側頻率47.5Hz～52.5Hz / 57Hz～63Hz②
網側最大持續電流1000A1500A1600A
網側過載電流（1min/10min）1100A1650A1760A
機側頻率1Hz～100Hz③
機側最大持續電流1000A1500A1600A
機側過載電流（1min/10min）1100A1650A1760A
電網電壓諧波耐受度≤5%
電網電壓不平衡度耐受度≤8%
整機效率≥97%
噪聲＜70dB
工作溫度環境溫度：-30℃～+50℃，入水口水溫：+5℃～+55℃（50℃～55℃降額）
儲存溫度-40℃～+70℃
海拔常規型：≤3000m，高原型：3000m～5000m④
冷卻方式水冷
防護等級IP54
故障穿越滿足國標《風力發電機組故障穿越能力測試規程》
外形尺寸（W*H*D）（mm）1200*2200*600

① 滿足1.3倍高電壓運行

② 其它頻率范圍詳詢禾望電氣

③ 100Hz以上解決方案詳詢禾望電氣

④ 4000m以上解決方案詳詢禾望電氣

* 以上①②③④通用于整個全功率變流器系列
