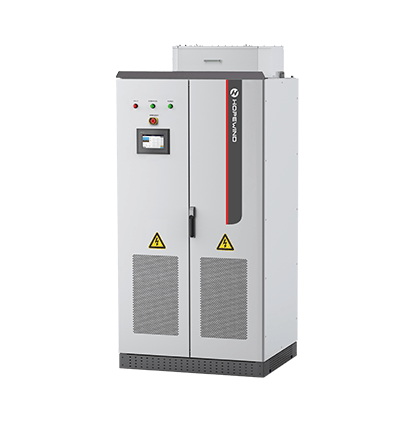

500kW/630kW集中式光伏并網逆變器（1100V）
DC1100V-不含隔離變壓器，適用于大型地面、水面、平地光伏電站等，廣泛適用于高溫、高濕、風沙、鹽霧等各種惡劣環境
性能特征
設計可靠
? 采用薄膜電容設計
? 具有專利技術的IGBT驅動和散熱風道設計
? 具有主被動雙重檢測的先進防孤島技術
技術優勢
? MPPT跟蹤速度快、精度高、范圍寬
? 直流側開關可軟件控制脫扣保護，自動化程度高，保護更健全
? 交流軟啟和交直流雙電源冗余，無需外配UPS或者輔電就可以完成低壓穿越
智能化運維
? 標配電腦調試架和220V電源插座，周全的人性化考慮
? 直觀便捷的觸摸屏操作界面，完整豐富的網絡通訊接口
環境適應性強
? 適應高海拔及低溫環境
? 可選IP55戶外型，無需額外的集裝箱房
主要參數
型號HPSP0500HPSP0630
直流側參數MPPT電壓范圍500V～900V520V～900V
最大直流電壓1100V
標配可接入支路數8路
最大支路電流160A
交流側參數額定輸出功率500kW630kW
最大輸出功率550kW693kW
額定輸出電流902A1137A1010A
最大輸出電流993A1250A1111A
額定電網電壓 ①320V320V360V
允許電壓范圍256V～368V256V～368V288V～414V
額定電網頻率50Hz  / 60Hz
允許頻率范圍±3Hz
電流總諧波分量（THD）＜3%（額定功率）
直流電流分量＜0.5%（額定輸出電流）
功率因數0.9（感性）～0.9（容性）
系統參數最大效率99.02%99.01%99.03%
歐洲效率98.30%98.30%98.40%
待機自耗電＜50W
冷卻方式強制風冷
防護等級IP20（戶內型） / IP55（戶外型）
工作環境溫度－40℃～＋55℃（超過40℃降容使用）
存儲環境溫度－40℃～＋70℃
允許海拔高度 ②≤5000m（4000m以上降額使用）
允許相對濕度5%～95%，無凝露
低壓穿越滿足零電壓穿越
通訊接口RS485，Ethernet
機械參數整機尺寸1000*2150*800mm  / 1220*2300*870mm
（寬*高*深）③
重量≤1000kg


① 根據客戶需求，逆變器交流輸出電壓可定制

② 4000m以上應用請聯系禾望電氣

③ 整機尺寸不包括螺釘、門鎖等零部件的突出部位
