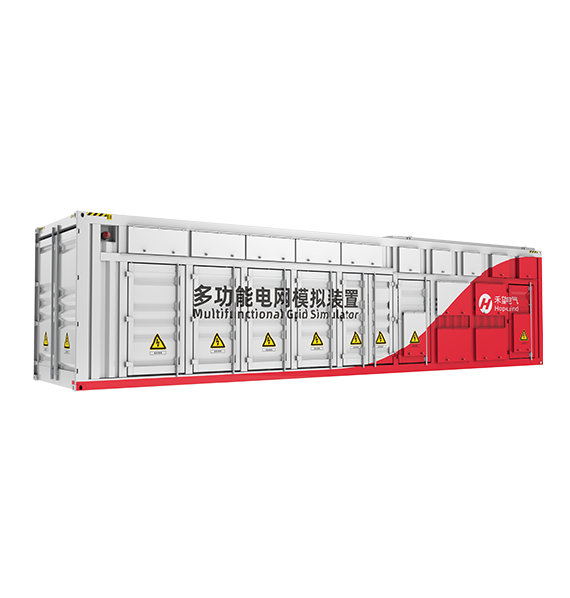

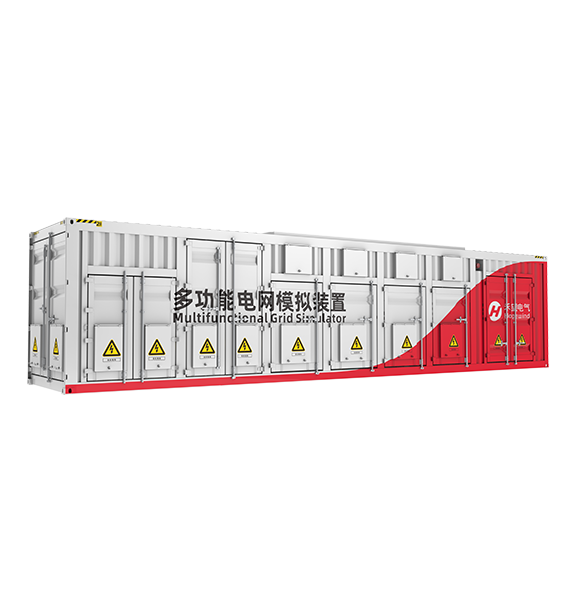

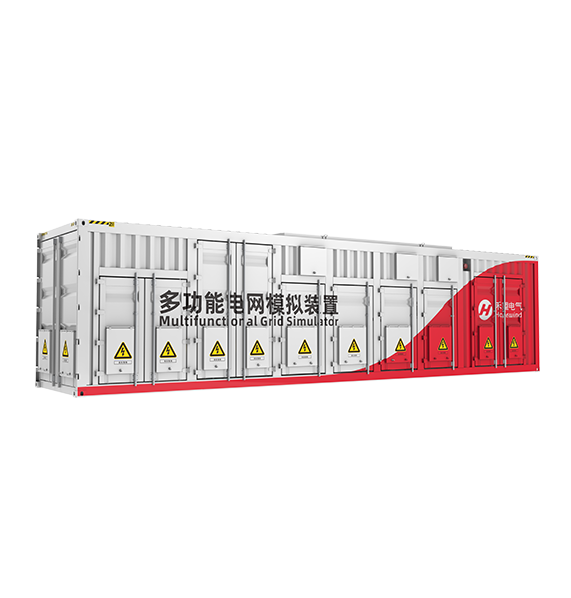

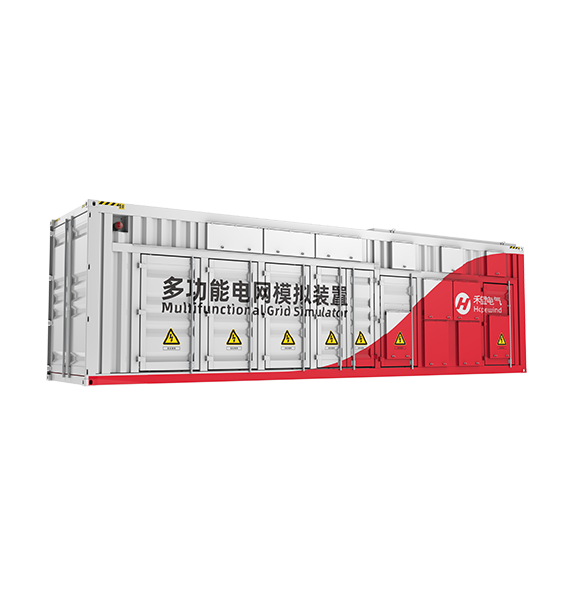

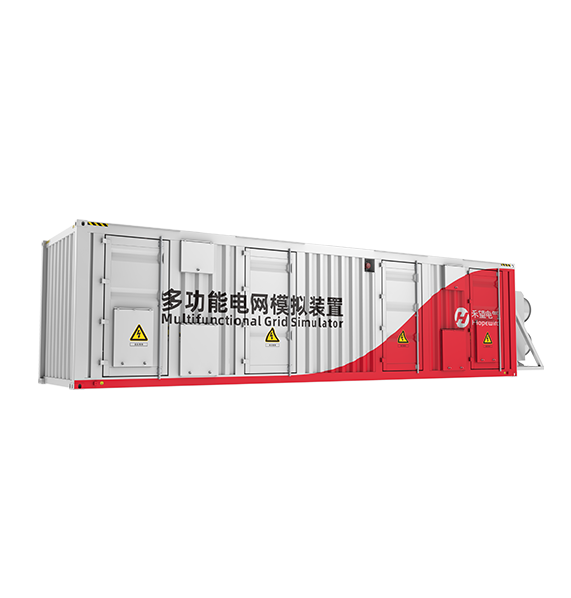

多功能電網模擬裝置
2.5MVA/6MVA/10MVA/10MVA~20MVA/60MVA
性能特征
產品容量覆蓋廣
容量覆蓋1MVA~60MVA支持定制多種電壓等級和不同測試功能
具備隔離式抗沖擊能力
特別適用于弱電網環境下的測試
多種測試能力
具有電網阻抗模擬功能和掃頻測試功能等，支持多功能一體化應用
高精度諧波輸出
諧波輸出精度達到±0.2%
輸出電壓波形質量高
額定空載輸出THDu≤0.5%
支持多機并聯
支持多機并聯擴容
主要參數
類型2.5MVA6MVA10MVA
產品類型耦合型級聯型
輸入電壓AC35kV±10% / AC10kV±10%
輸入頻率50Hz±5%
穩態輸出電壓范圍80%～110%
穩態電壓精度0.50%
高電壓輸出范圍110%～130%
低電壓輸出范圍0%～90%
輸出頻率范圍45Hz～66Hz
輸出頻率精度0.01Hz
輸出波形失真率≤1%
三相電壓不平衡度輸出范圍1%～10%
輸出閃變Pst1～10
輸出諧波2～25次
整機效率≥95%
噪音≤70dB≤90dB
存儲溫度-40℃～＋70℃-30℃～＋55℃
工作溫度-30℃～＋40℃-25℃～＋40℃
海拔高度≤2000米
冷卻方式水冷風冷
防護等級IP54IP23

注：部分功能參數可根據客戶需求定制
