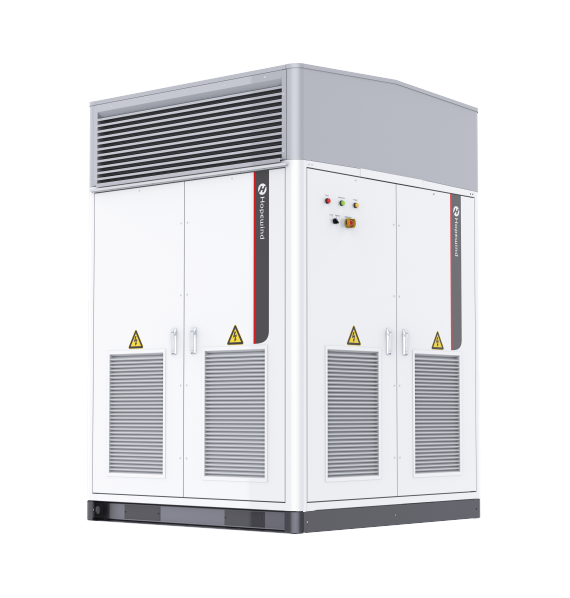

戶外1500V-AC/DC型雙向儲能變流器
2.5ＭＷ～3.45ＭＷ
性能特征
高效率
三電平技術，99.01%最大效率
高度集成
體積小，占地面積少，功率密度高
優異性能
交、直流電壓高，降低損耗，提升發電量；30ms充放電轉換
IP55防護等級
可戶外放置，有效降低成本
易調度及控制
大功率并網，減少子系統數量，調度及控制容易
穩定性好
交直流熔斷器保護
主要參數
型號hopePCSHV 2400hopePCSHV 2750hopePCSHV 3150hopePCSHV 3450
直流側參數最大直流功率2640kW3025kW3465kW3795kW
直流母線最高電壓1500V
直流側最大電流3794A
直流電壓工作范圍696V～1500V800V～1500V920V～1500V1000V～1500V
交流側參數額定功率2400kW2750kW3150kW3450kW
最大輸出功率2640kW3025kW3465kW3795kW
隔離方式無隔離
無功范圍0 ～ 2400kvar0～2750kvar0～3150kvar0～3450kvar
并網運行參數額定電網電壓480V550V630V690V
允許電網電壓432V～528V495V～605V567V～693V621V～759V
額定電網頻率50Hz / 60Hz
允許電網頻率47Hz～53Hz / 57Hz～63Hz
電流總諧波畸變率3%
功率因數－1～1
充放電轉換時間80ms
離網運行參數額定輸出電壓480V550V630V690V
電壓偏差±1%
電壓不平衡度2%，短時不超過4%
電壓總諧波畸變率3%（空載或額定阻性負載）
額定輸出頻率50Hz
動態電壓瞬變范圍

10%

（在阻性負載/平衡負載條件下，負載從20%上升至100%或從100%下降至20%突變時）

輸出過壓保護值可設
輸出欠壓保護值可設
通用參數最大效率99%99.01%
允許環境溫度－40℃～＋60℃
允許相對濕度0～100%
噪聲75dB
尺寸（寬*深*高)1710*1781*2454mm
重量2700kg
防護等級IP55
冷卻方式智能風冷
絕緣電阻>1MΩ
顯示和通信人機界面觸摸屏
通信規約modbus TCP / RTU
