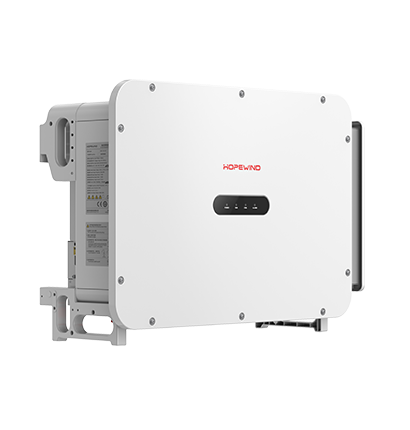

三相工商業（HSNV60~110K）
直流側大電流設計，兼容各類大電流組件，設計最高容配比支持1.5倍以上，直流接入方案靈活適配。防護等級提升至IP66，標配高密度智能直流分?jǐn)嚅_(kāi)關和端子溫度檢測，高效發電，安全可靠
性能特征
高效發電
? 4路MPPT，最大效率98.60%
? 65A MPPT電流設計，全面兼容182/210組件
? 寬溫度范圍，支持45℃滿載運行
? 內置PID修復，提升系統發電量
安全可靠
? 高精度智能組串檢測，精準故障識別
? 智能直流關斷，安全性更高
? 交直流端子溫度檢測，智能過溫保護
? 交直流浪涌保護，安全可靠
? IP66防護設計，環境適應性強
智能友好
? 智能風冷設計，保障系統穩定運行
? 具備有功無功調節、零電壓穿越功能
? 交直流冗余設計，24小時實時監控
經濟友好
? 雙路獨立485通訊，支持多平臺獨立監控
? 支持最大240mm2鋁線接入，節省交流線纜成本
? 集成跟蹤電源及通訊接口，系統成本更低
主要參數
型號HSNV60K-D01HSNV70K-D01HSNV100K-D01HSNV110K-D01
直流側參數最大輸入電壓1100V
啟動電壓200V
工作電壓范圍200V~1000V
滿載MPPT電壓范圍550V~850V
每路MPPT最大輸入電流65A
MPPT輸入組串?dāng)?shù)4×34×4
MPPT數量4
交流側參數額定輸出功率60kW70kW100kW110kW
最大有功功率（cosθ=1）66.0kW77.0kW110.0kW121.0kW
額定電網電壓400V（3W＋N＋PE / 3W＋PE）
額定輸出電流86.6A101.0A144.3A158.8A
最大輸出電流95.3A111.1A158.8A174.7A
額定電網頻率50Hz
功率因數0.8（超前）~0.8（滯后）
電流總諧波分量（THD）<3%
效率最大效率98.60%
中國效率98.00%98.10%
保護浪涌保護直流二級 / 交流二級
絕緣阻抗檢測具備
殘余漏電流檢測具備
組串接入檢測具備
輸出過流保護具備
直流反接保護具備
防孤島保護具備
智能分?jǐn)嚅_(kāi)關具備
選配功能PID
常規參數防護等級IP66
工作環境溫度﹣40℃~＋60℃
冷卻方式智能風冷
最高工作海拔4000m（3000m以上降額）
顯示LED指示燈＋APP
通訊方式4G / Wi-Fi / RS485 / PLC（可選）
直流端子類型DC連接器
交流端子類型OT / DT（最大240mm2）
機械參數尺寸（寬*高*深）953*657*384mm
重量≤75kg

注：HSNV60-110K-D01為Preliminary版本參數，不作為最終產品性能的履約依據。若產品參數有所更改，以實際發貨產品為準。
