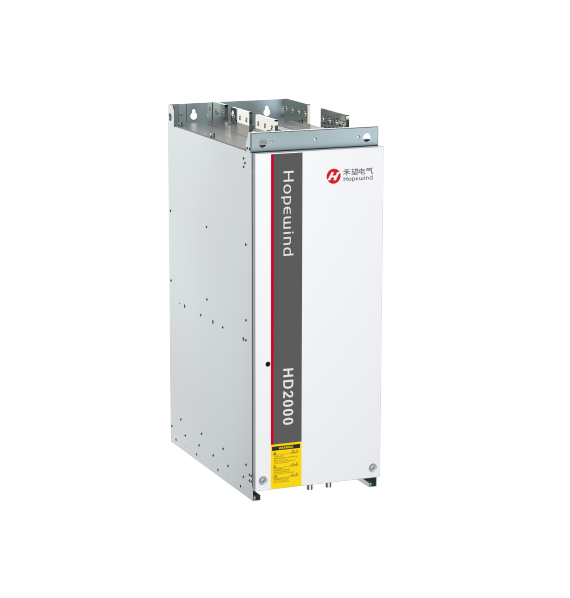

HD2000系列低壓工程型變頻器（水冷）
400V、690V、1140V、1380V/160kW~2800kW，并機最大功率可達22400kW
性能特征
工程化可靠性設計
? 控制系統，功率系統高度冗余
? 水冷散熱設計，噪音小，散熱更好
? 光纖連接，抗干擾能力更強
“積木化”設計
? 組件模塊化，全部正面維護
? 無需特殊工具，維護簡單便捷
? 智能故障診斷系統，快速定位
強適應性設計
? 強大的電網適應能力，支持電網寬范圍輸入
? 支持單軸和多軸傳動
? 具備單元和單元柜系列化產品
? 支持3種不同整流方式
? 支持多種通訊協議和編碼器模塊
控制性能優異
? 適配異步電機、永磁同步電機
? 二象限及四象限整流方案
? 整流、逆變并機均流技術
? OLVC和CLVC控制在線自動切換技術
? 主從同步控制技術
? 負荷平衡控制技術
通訊協議&智慧軟件
? 支持多種通訊協議（Profibus DP、CANopen、Profinet IO、Modbus RTU、 Modbus TCP、EtherCAT、 EtherNet 、 ControlNet和DeviceNet）
? 提供快速調試工具hopeInsight，實現在線參數設置、狀態監控、智能故障錄波和故障診斷等
主要參數
項目規格描述與技術數據
基本整流輸入電壓4：380V~480V，6：500V~690V
輸入頻率（50Hz/60Hz）±6%
輸出電壓輸入電壓*1.32 （滿載條件）
過載能力相對基本負載電流IH_DC允許150%過載60s，最大電流Imax_DC過載5s，負載周期為300s
工作效率≥99%
保護功能過熱保護、軟起保護、聯鎖保護等等
智能整流輸入電壓4：380V～480V，6：500V～690V
輸入頻率47～63Hz
輸出電壓輸入電壓*1.3 （滿載條件）
過載能力相對基本負載電流IH_DC允許150%過載60s，最大電流Imax_DC過載5s,負載周期為300s
工作效率≥98.5%
保護功能過熱保護、過流保護、IGBT直通保護等
PWM整流輸入電壓4：380V~480V，6：500V~690V，9：1140V，A：1380V
輸入頻率47～63Hz
輸出電壓輸入電壓*1.5 （額定工況）
過載能力相對基本負載電流IH_DC允許150%過載60s，最大電流Imax_DC過載5s,負載周期為300s
工作效率≥98% （包括LCL濾波單元）
功率因數可調整（出廠設定為1）
保護功能過熱保護、過流保護、過載保護、IGBT直通保護等
逆變額定輸入電壓4：410Vdc～780Vdc，6：550Vdc～1100Vdc，9：1488Vdc～2200Vdc
A：1488Vdc~2200Vdc
輸出電壓0～整流器交流輸入電壓
輸出頻率0～500Hz
調速范圍V/F：1:50  OLVC：1:200  CLVC：1:1000
穩速精度OLVC：0.2% ；CLVC：0.01%
速度脈動OLVC：0.2%；CLVC：0.1%
啟動轉矩OLVC：150%（0.5Hz） ；CLVC：200%（0Hz）
轉矩控制V/F：不支持；  OLVC：支持 ； CLVC：支持
轉矩精度OLVC：5% ；CLVC：5%
轉矩響應時間OLVC：5ms ；CLVC：5ms
轉速響應時間OLVC：100ms；CLVC：100ms
動態速降當量OLVC：0.5%*s；CLVC：0.3%*s
環境條件溫度-15℃～+40℃不降額，+40℃～+55℃降額使用
濕度5%～95%無凝露
海拔≤4000m，2000m～4000m降額使用
機械數據防振性能符合IEC 60721-3-3:2002
防護等級IP00 / IP20 / IP40
安全等級符合UL 508C-2004
冷卻方式風冷、水冷
