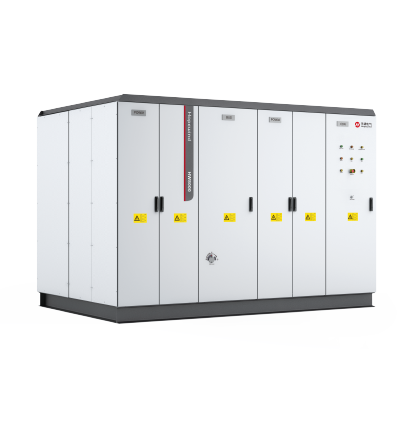

中壓全功率變流器-3300V
5.0MW/6.0MW/7.0MW/8.0MW/10.0MW/12.5MW
性能特征
IGCT三電平拓撲設計
擁有更高效率，高功率密度，低發熱損耗
IGCT過載能力強
IGCT可達150%過載能力，短時過載能力是IGBT的10倍
IGCT可靠性高
可靠性高，壓接型結構特性，天然低失效率，杜絕“炸機”風險
模塊化設計
積木式組裝，體積小，重量輕，易于產品卸裝和運行維護
液冷冷卻
功率變換效率高，冷卻系統冗余設計，去離子防護，更長效可靠
陷波濾波器優化設計
針對性增強某頻域內諧波抑制效果，進一步提升電能質量
可定制化設計
可根據客戶需求提供帶集裝箱式的中壓風電變流器，防護等級更高
遠程監控與智能診斷
通過變流器的遠程組網系統，實現風機故障的智能診斷
主要參數
類別5.0MW6.0MW7.0MW8.0MW10.0MW12.5MW
網側工作電壓3000V～3600V
網側頻率47.5Hz～52.5Hz / 57Hz～63Hz
網側最大持續電流1112A1334A1556A1750A2022A2426A
網側過載電流（1min/10min）1334A1601A1867A2134A2224A2669A
機側頻率1Hz～100Hz
機側最大持續電流1112A1334A1556A1750A2022A2426A
機側過載電流（1min/10min）1334A1601A1867A2134A2224A2669A
電網電壓諧波耐受度≤5%
電網電壓不平衡度耐受度≤8%
整機效率≥98%
噪聲≤80dB
工作溫度環境溫度：-30℃～+50℃，入水口水溫：+5℃～+55℃（50℃～55℃降額）
儲存溫度-40℃～+70℃
海拔≤1000m
冷卻方式水冷
防護等級IP54
故障穿越滿足國標《風力發電機組故障穿越能力測試規程》
外形尺寸（W*H*D）（mm）3600*2200*2300
