一、概述

由于ABB-ACS880水冷功率模塊的全新備件采購困難、周期長、價格貴；目前市面上部分備件由第三方將老舊的ABB模塊維修后拼湊而來，未經過滿電流老化測試，產品質量無法保證；嚴重影響機組安全、穩定運行。

隨著機組運行年限的增長，ABB變流器功率模塊存在如下主要問題：

1、備件采購困難、周期長、價格貴。

2、后續技術升級和現場服務跟不上。

3、模塊內部單板損壞數量較多。

4、運行時間長，母線電容、功率器件接近使用壽命。

為滿足ABB變流器功率模塊備件的使用需求，禾望開發了完全兼容ABB控制器的功率模塊。該功率模塊無光纖通訊板，需要將原有BINT-12C光纖通訊板拆下重新安裝到新模塊上。新開發的功率模塊與ABB功率模塊在安裝結構、水管、電氣接口等方面完全兼容，實現無差別替換，HWACS880模塊有更優秀的電流能力，更合理的風道散熱，綜合性能更優。該模塊不改變變流器的控制，完全兼容原變流器控制器，也不需要調整主控代碼。

二、禾望解決方案

HWACS880功率模塊內包含IGBT及驅動板、電源板、母線電容、霍爾傳感器等，保留原ABB模塊內的BINT-12C光纖通訊板，功率模塊上傳至BINT-12C板的溫度、電流、故障反饋信號兼容原端口，并準確上傳，同時準確接收BINT-12C板下發的驅動命令。新模塊維護時，在不拆卸模塊的情況下可直接更換直流側供電熔絲，便于維護；新設計的風道散熱可有效降低模塊內單板運行溫度，不破壞整機的防護性能。

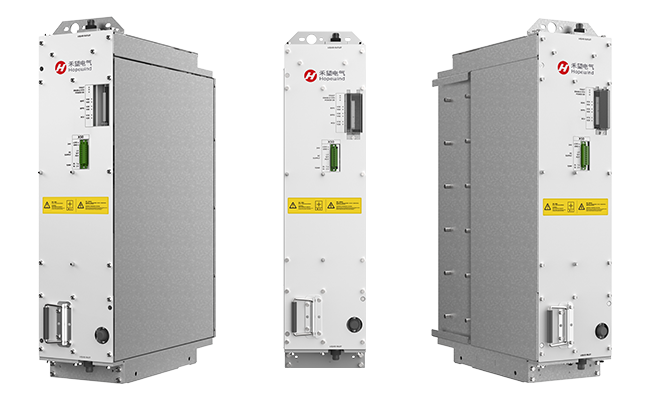

禾望模塊實物如下圖所示：

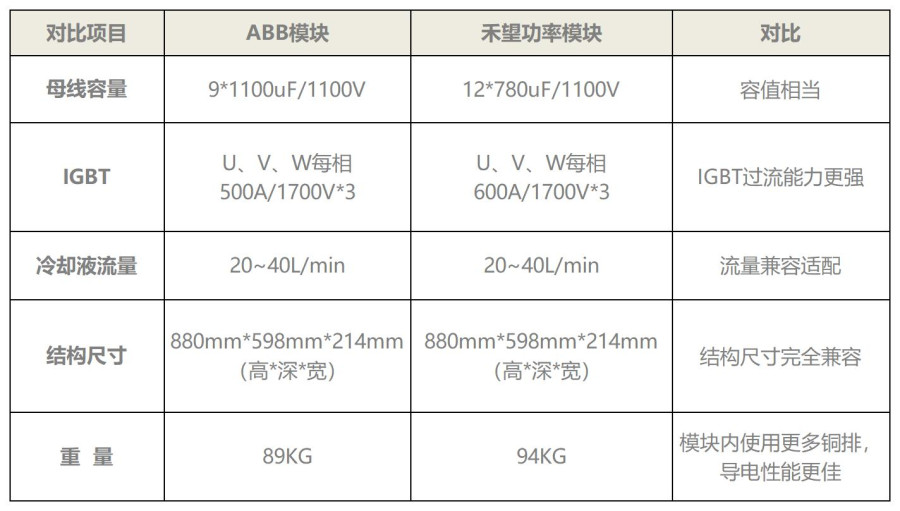

功率模塊參數對比：

三、改造案例

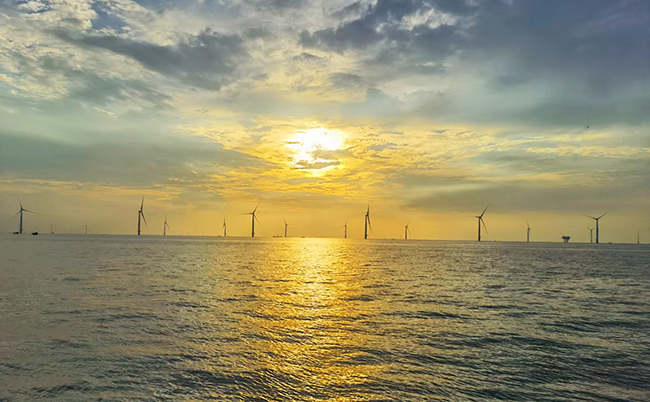

江蘇省南通市某海上風電場于2014年投入運行，使用ABB-ACS880系列風電變流器；變流器的故障數量正逐年增加，其中有接近一半故障停機是因?yàn)槟K損壞導致的；該風場，2022年模塊損壞數量超過30個；風場面臨模塊備件困難、備件采購費用高等諸多問題。

禾望電氣提供全新的功率模塊（HWACS880系列模塊）替換方案，并開展了多項測試、驗證工作，保證產品的可靠性，樣機于2023年9月22日并網，高效穩定運行至今無故障；為風場的穩定運行提供了保障。

機組滿發

四、禾望功率模塊優勢

1、 變流器模塊國產化，具有更高性價比；

2、 備件充足，采購周期短；

3、 功率模塊采用禾望成熟驅動單板，產品可靠性高；

4、 單板部分風道散熱更佳，可有效延長單板的使用壽命；

5、 兼容原控制系統，不需要調整軟件，實現無差別替換；

6、 HWACS880模塊有更優秀的電流能力，模塊大功率狀態穩定性更強；

7、 專業的研發、服務團隊，遍布全國的售后服務中心，可提供快速的售后服務。
