一、概述

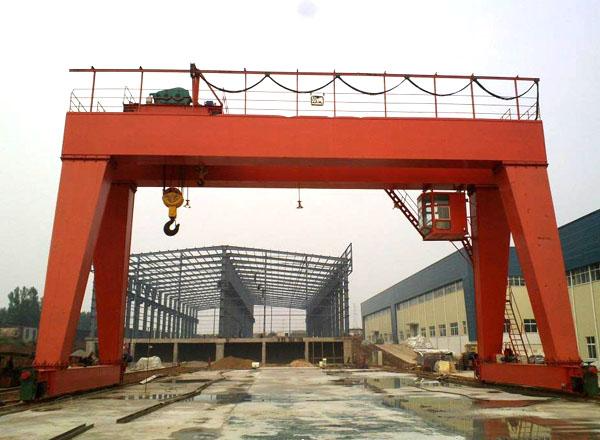

門式起重機(又稱龍門起重機)是橋架通過兩側支腿支撐在地面軌道上的橋架型起重機。在結構上由門架、大車運行機構、起重小車和電氣部分等組成。門式起重機具有場地利用率高、作業范圍大、適應面廣、通用性強等特點。廣泛應用于電力、船舶、汽車制造、冶金、礦山、建筑、橋梁等基礎設施的建設。

二、變頻驅動方案

門式起重機主要由主提升、副提升、大車行走機構、小車行走機構和電氣控制系統構成；其要求在提升和降落重物時運行平穩，啟動轉矩大且不能出現溜鉤現象，因此傳動驅動機構采用變頻無級調速控制，改善啟動和停止時的沖擊，提高運行時的平穩性和定位的準確性。

門式起重機變頻驅動系統拓撲圖

主、副提升機構：采用禾望HV500系列變頻器進行控制，控制模式選擇OLVC(開環矢量控制模式)，實現提升機的上升和下降，使用多段速功能實現高低速的切換，變頻器內置制動單元，通過外接制動電阻釋放重物下放時產生的再生能量。

大、小車行走機構：采用禾望HV500系列變頻器控制，驅動單臺或多臺電機正反轉和高低速切換。

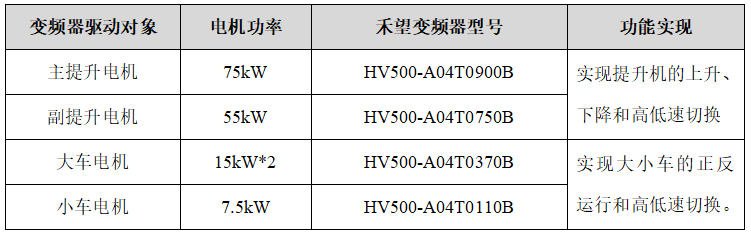

三、應用配置

四、方案優勢

1、變頻無級調速控制減小啟動和制動時的沖擊，多段速功能實現高低速切換，運行平穩。

2、采用OLVC開環矢量控制模式實現低頻大轉矩、過載能力強，轉矩響應快，0.5Hz/150%額定轉矩平穩輸出，150%額定電流1min的過載能力。

3、OLVC開環矢量控制模式下可以實現起升機構零速懸停，在基本停止的狀態下進行抱閘，能減輕啟動、制動時的沖擊；完善的抱閘邏輯控制，提升啟停平穩性和延長抱閘壽命。

4、全面的保護功能使設備安全高效運行：速度監視、快速停車及超速保護。
